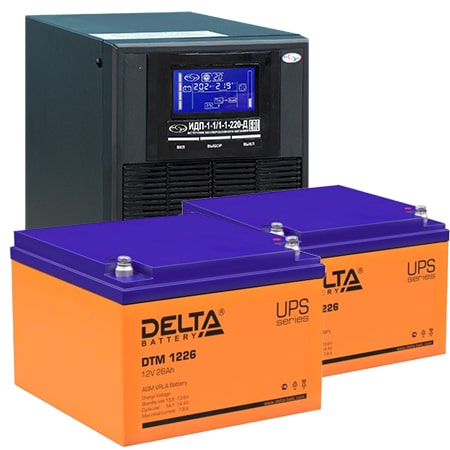

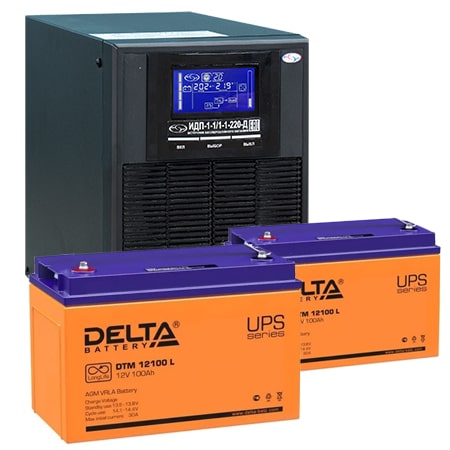

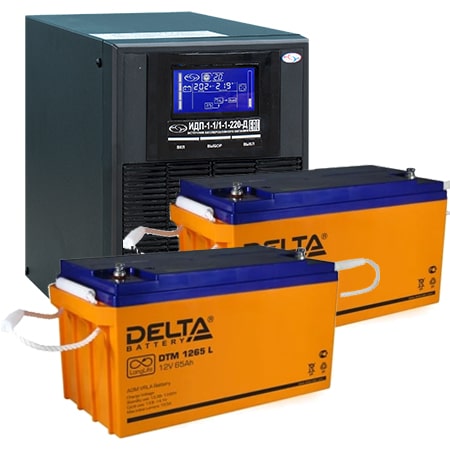

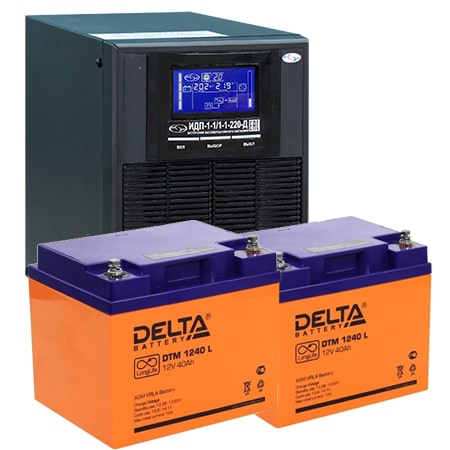

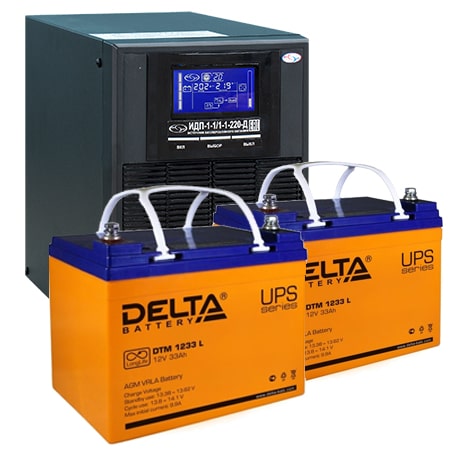

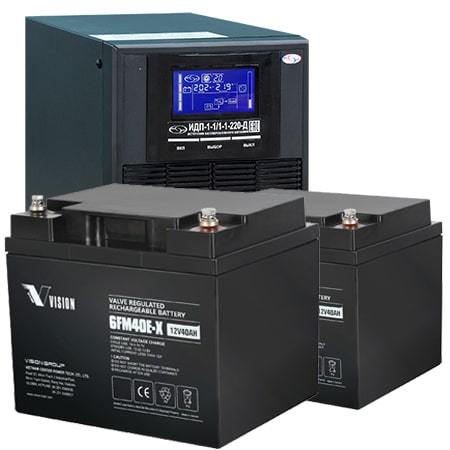

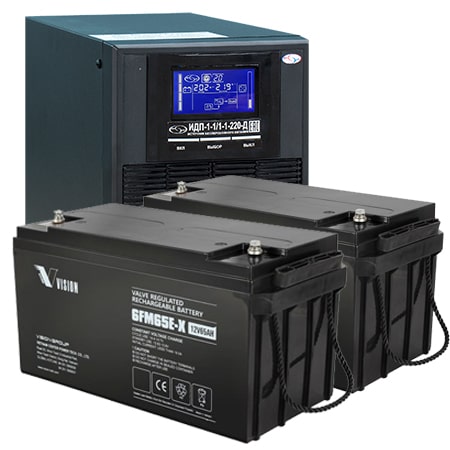

Для защиты газовых котлов используются источники бесперебойного питания двойного преобразования (online типа).
Важно отметить, что у газового котла есть тепловая мощность, и она может измеряться в десятках кВт, а реальная потребляемая мощность котла и встроенных насосов порядка 60-200 Вт, в зависимости от модели. В нашем видеоролике вы можете более подробно ознакомиться с тем, как подобрать необходимый вам комплект, а так же какие существуют схемы подключения АКБ.
Существует три схемы соединения аккумуляторных батарей – последовательная, параллельная и комбинированная.
Давайте рассмотрим каждую схему более подробно.

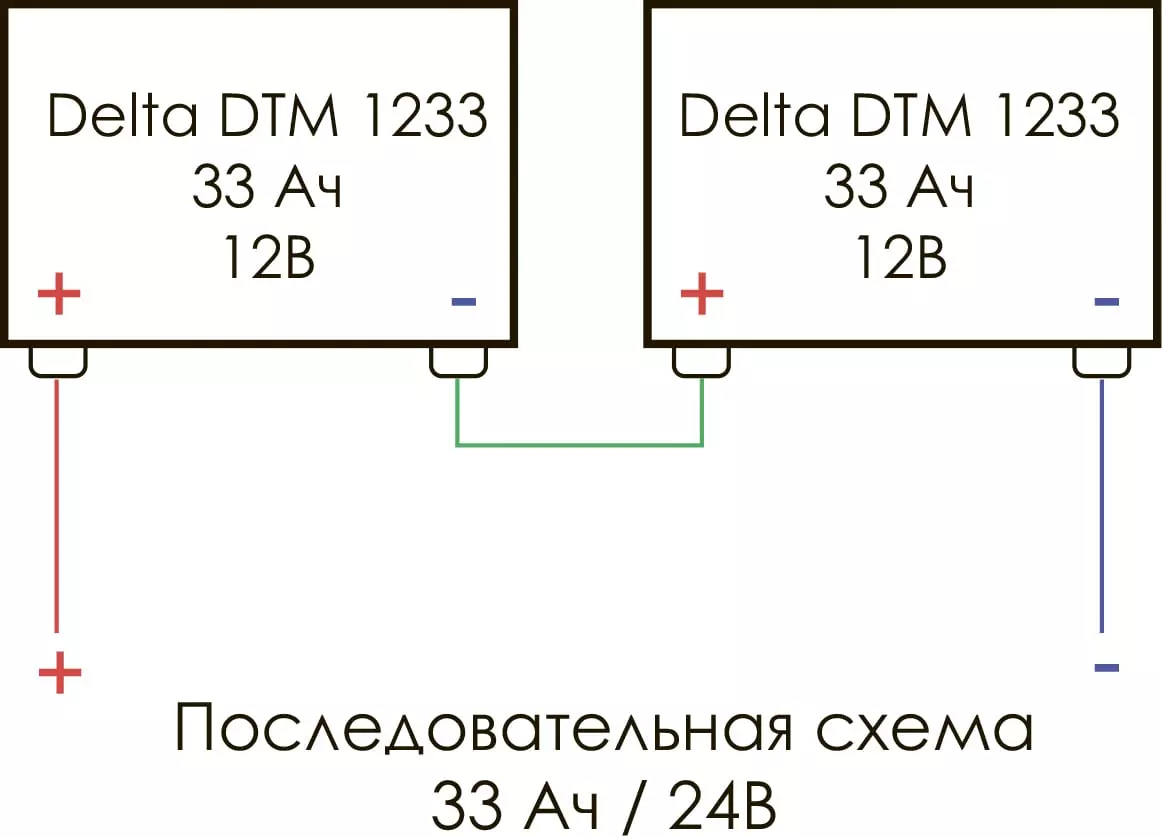

Последовательная схема соединения батарей, служит для увеличения напряжения.
При последовательном соединении объединяются разнополярные клеммы аккумулятора. Плюсовой вывод соединяется с минусовым выводом следующей батареи. Суммарное рабочее напряжение данной схемы будет равно сумме всех батарей в цепи. К примеру, чтобы получить напряжение 24 В, из одной батареи с номинальным напряжением 12В, нам необходимо соединить 2 батареи последовательно. Емкость же данной системы будет равна емкости одной батареи.
При данной схеме соединения нельзя использовать батареи разной емкости, типа технологии и состояния заряда.

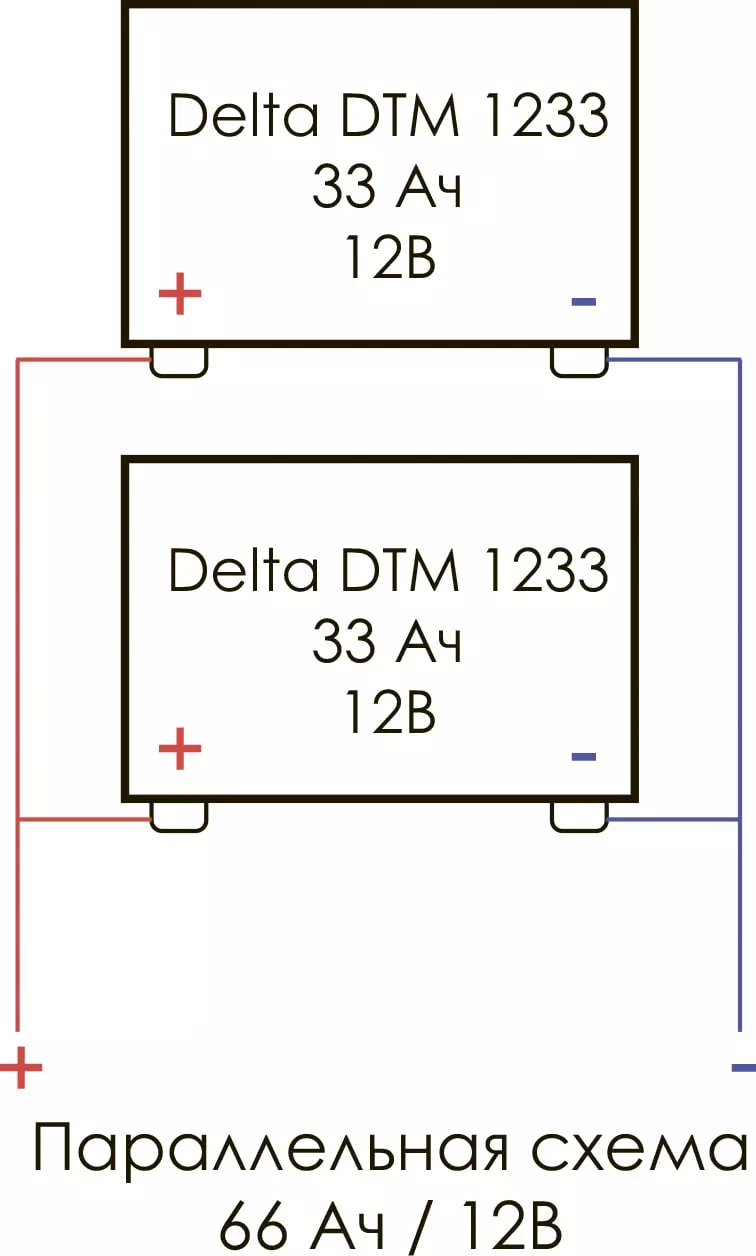

Параллельная схема соединения батарей, служит для увеличения емкости системы.
Параллельное соединение осуществляется путем объединения однополюсных выводов. Плюсовой вывод соединяется с плюсовым выводом другой батареи и так далее, аналогично минусовые выводы соединяются у каждой батареи.
Емкость данной системы будет равна сумме емкости всех батарей в данном подключении. К примеру, чтобы получить емкость с номиналом 66 Ач, нам потребуется соединить 2 батареи по 33ач параллельно.

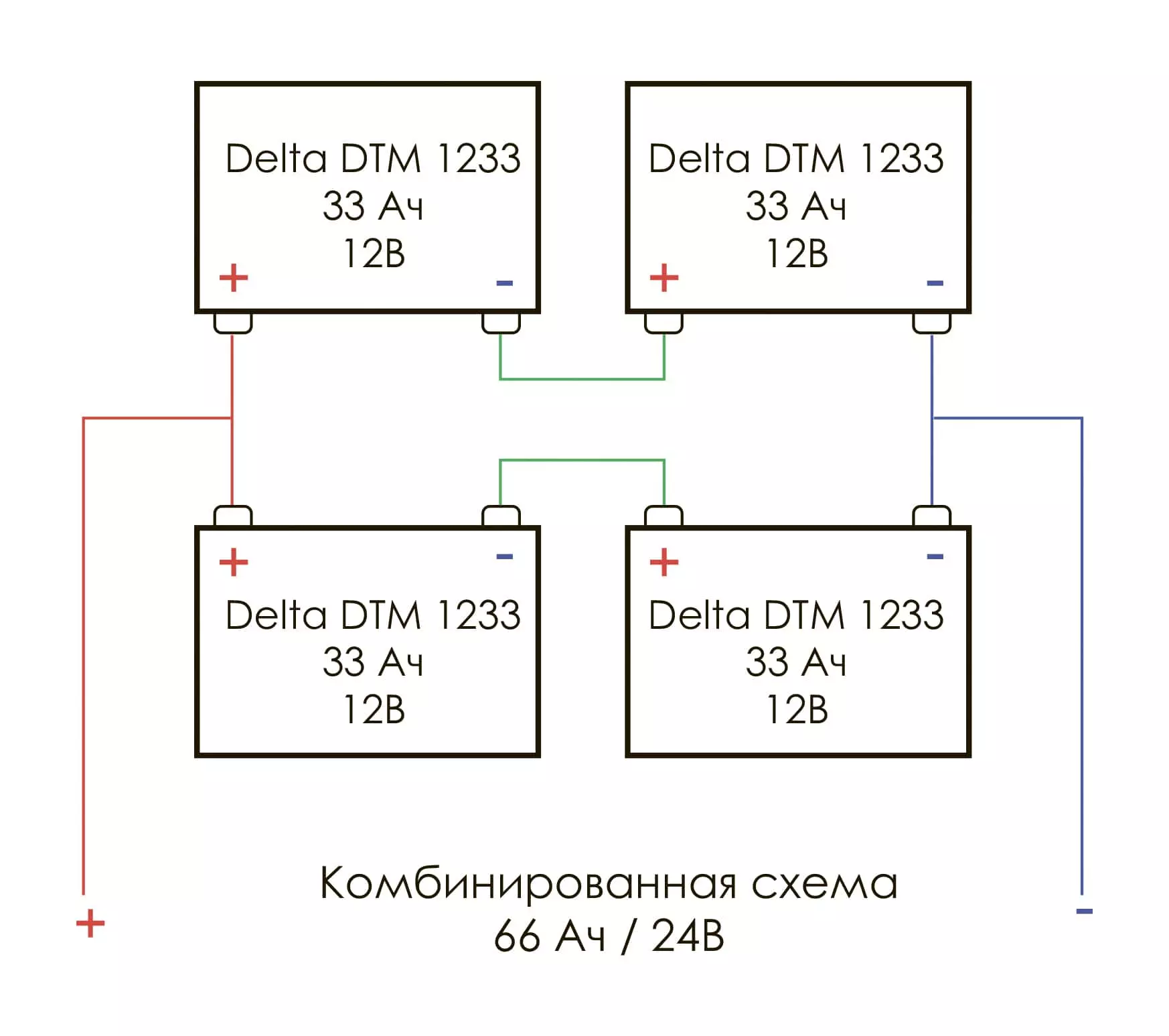

Комбинированное соединение батарей подразумевает использование в коммутационной схеме одновременно последовательного и параллельного способов подключения. Данная схема служит для одновременного повышения емкости и напряжения.
Давайте рассмотрим конкретный пример:
Соединив аккумуляторные батареи
delta dtm1233 по 2 аккумулятора последовательно и затем объединим их параллельно с двумя другими последовательно соединенными аккумуляторами, мы получим номинальное напряжение равное 24В и емкость равную 66Ач
